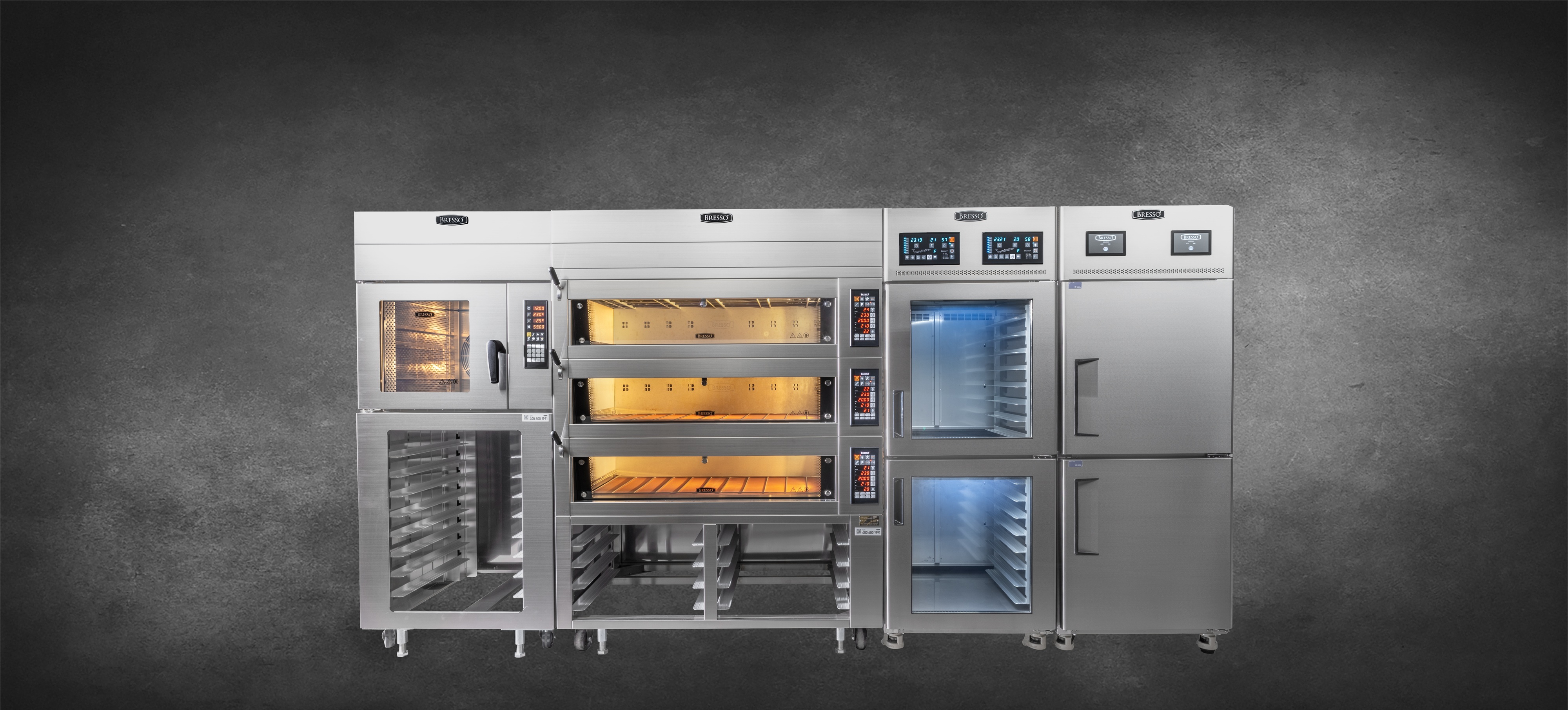

120 m2(W)

欧式烤炉x热风炉

冻藏醒发箱x冷冻冰箱

PARAMETERS
产品参数
名称 型号 尺寸(mm) 电压和功率 备注
欧式烤炉 HBWO-3003 1560mm X1150mm X 2070mm 380v/16.2kw 3层9盘欧式烤炉
热风炉 HCV-5+底架 780mm X1150mm X 2070mm 380v/9.5kw 5盘热风炉+16盘插盘架
冻藏醒发箱 HBDC-2032S 780mm X 1220mm X 2070mm 220v/2.5kw 32盘双系统冻藏醒发箱
冷冻冰箱 HBLG-2036DS 780mm X1220mm X 2070mm 220v/1kw 36盘双温冷冻冰箱
INSTALLATION
产品安装
名称 入水口和排水口 备注
欧式烤炉 1/2英寸/1/2英寸

电源线选择应不低于6平方5芯国标铜电缆;水压不低于2千帕;烤炉进出门门内尺寸应不小于1250mm

热风炉 1/2英寸/无排水

电源线选择应不低于4平方5芯国标铜电缆

冻藏醒发箱 1/2英寸/1/2英寸

电源线选择应不低于2.5平方国标铜电缆;选用16A三孔插座X2

冷冻冰箱

电源线选择应不低于2.5平方国标铜电缆;选用16A三孔插座X1

SIZE
尺寸

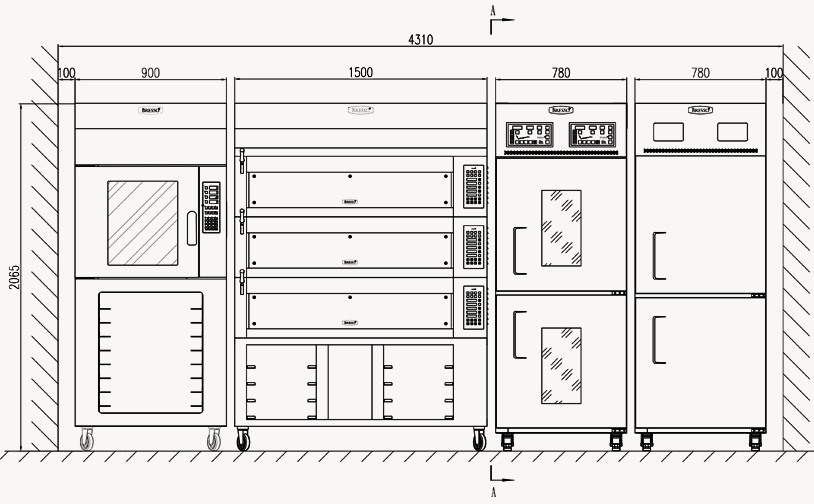

主视图

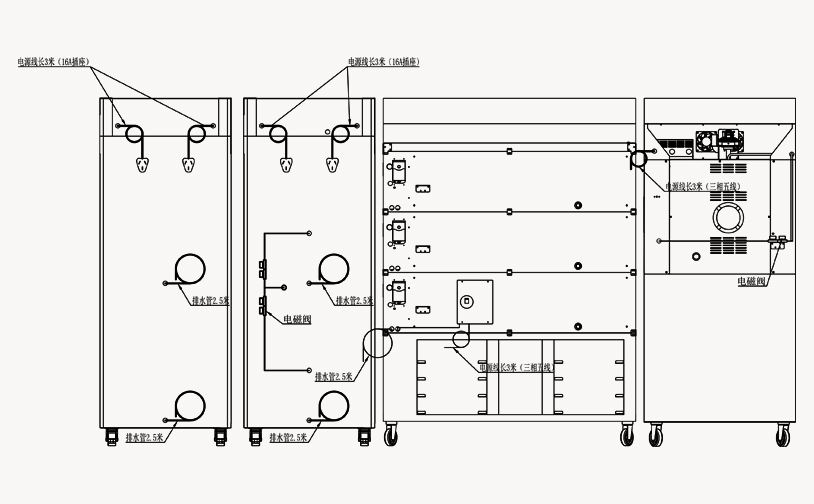

背视图

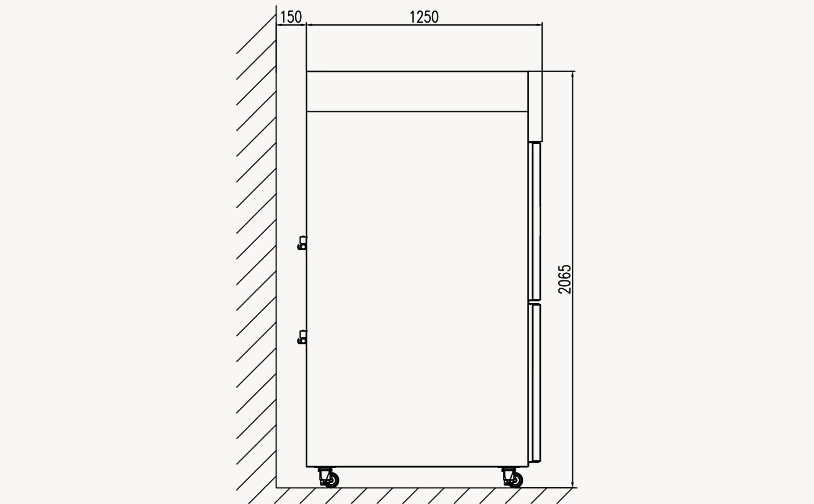

空间安装示意

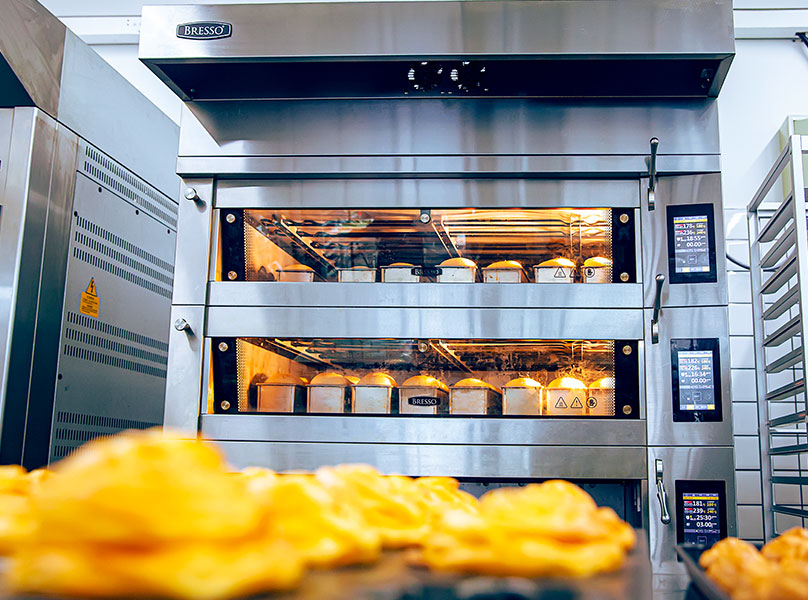

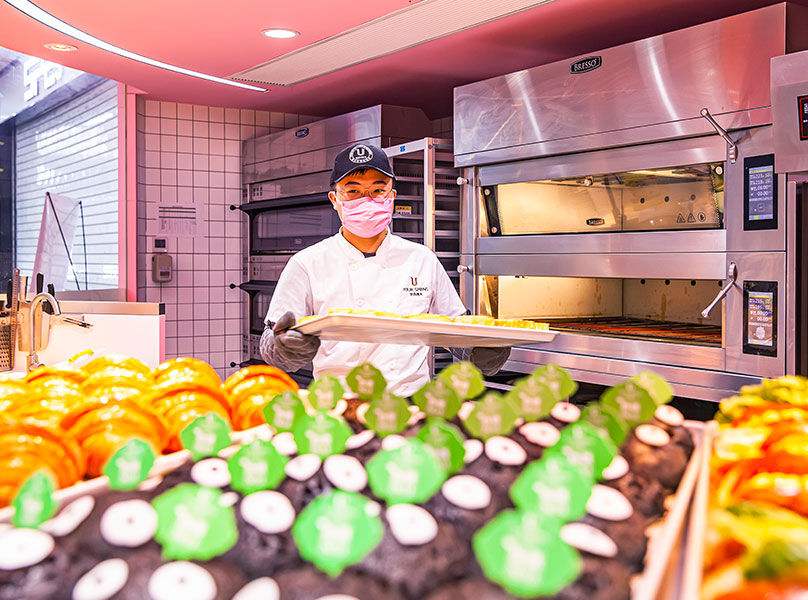

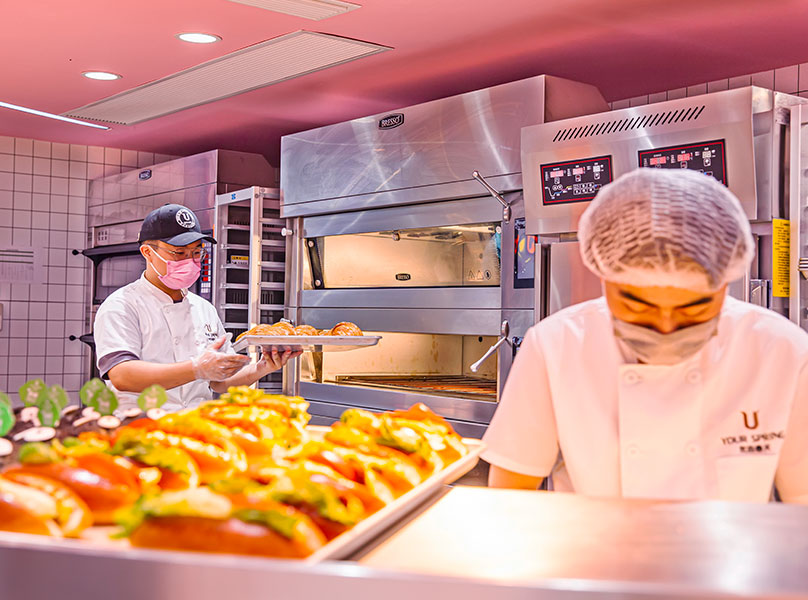

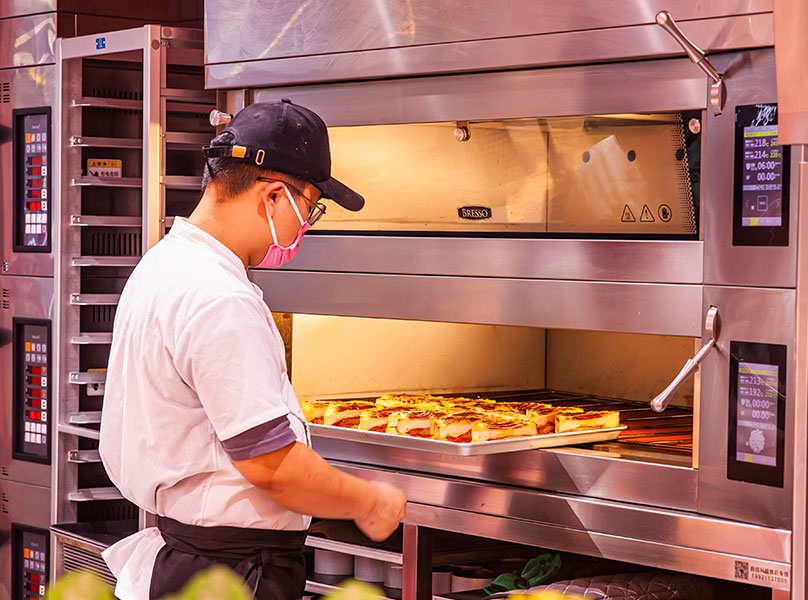

SCENES
场景
